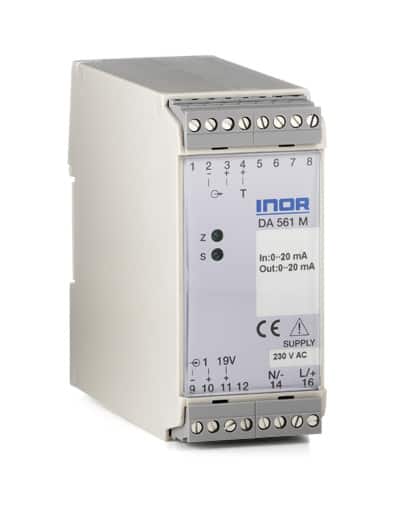

DA561 (Discontinued)
Einkanal Trennverstärker für mA / V Signale
Der DA561 wurde speziell zur Signaltrennung und Lastverstärkung in der Prozessindustrie entwickelt. Ein Zweidrahttransmitter kann angeschlossen und vom Trennverstärker versorgt werden. Der DA561 gewährleistet ein sehr hohes Isolationsniveau (1.5 kV) zwischen dem Eingang und Ausgang. Strom und Spannung können unabhängig voneinander sowohl als Eingangs- als auch Ausgangssignal gewählt werden.
• Strom- und Spannungseingang
• Strom- und Spannungsausgang
• Direktanschluss eines Zweidrahttransmitters
• Ausgangstest Anschlussklemmen
• 1 500 V Isolationsniveau
• Kurze Antwortzeit
• Hohe Geräuschunanfälligkeit
• Verfügbar für Wechsel- oder Gleichstrom Versorgungsspannung
• DIN-Schienenmontage• Steck-/Schraubanschlussklemmen
Technische Daten
| Spannung | 0(0,2)-1 V, 0(1)-5 V, 0(2)-10 V |
| Eingangsimpedanz | 1 MΩ |
| Strom | 0(4)-20 mA (Standardeinstellung) |
| Eingangsimpedanz | 11,9 Ω |
| Max. Eingangspegel | 200 % der Messspanne |
| Spannung | 0(0,2)-1 V, 0(1)-5 V, 0(2)-10 V, kurzschlussgeschützt |
| Min. Belastung | 500 kΩ (Fehlerauswirkung < 0,1 %) |
| Spannungsbegrenzung | ca. 56 V |
| Strom | 0(4)-20 mA, kurzschlussgeschützt (Standardeinstellung) |
| Max. Belastung | 600 Ω |
| Strombegrenzung | ca. 23 mA |
| Test Ausgang | mA Instrument, Ri ≤ 10 Ω |
| Transmitter Versorgungsspannung | 19 VDC, max. Welligkeit 100 mV p-p |
| Betriebstemperatur | -20… +60 °C / -4…+140 °F |
| Galvanische Isolierung | AC & DC Version Eingang zu Ausgang 1 500 VAC, 1 min Ein-/Ausgang zur Stromversorgung 2 200 VAC, 1 min |
| Stromversorgung AC Version | 230 VAC, -15…+10 %, 45…75 Hz, 115 VAC, -15…+10 %, 45…75 Hz |
| Stromversorgung DC Version | 19 … 60 VDC |
| Genauigkeit | ±0,15 % der Messspanne |
| Anschluss | Anschlussklemmen, mehrdrähtig ≤ 2.5 mm, AWG 14 |
| Montage | Schienenmontage gem. DIN EN 50022, 35 mm |
