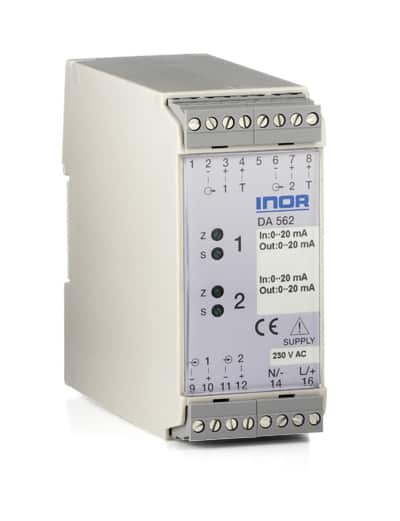

Zweikanal Trennverstärker für mA / V Signale

DA562 wurde speziell zur Signaltrennung und Lastverstärkung in der Prozessindustrie entwickelt. Zwei unabhängige und galvanisch getrennte Kanäle erlauben eine hohe Packungsdichte bei der Montage. DA562 gewährleistet ein hohes Isolierungsniveau (1.5 kV) zwischen Eingang, Ausgang und den zwei Kanälen. Strom und Spannung können unabhängig voneinander sowohl als Eingangs- als auch  Ausgangssignal gewählt werden.

• Zwei gegeneinander vollständig isolierte Kanäle
• Strom- und Spannungseingang
• Strom- und Spannungsausgang
• Ausgangstest Anschlussklemmen
• 1 500 V Isolationsniveau
• Kurze Antwortzeit
• Hohe Geräuschunanfälligkeit
• Verfügbar für Wechsel- oder Gleichstrom Versorgungsspannung
• DIN-Schienenmontage
• Steck-/Schraubanschlussklemmen

Technische Daten

Anzahl Kanäle 2, unabhängige Auswahl von Eingangs-/ Ausgangssignal
Eingangsspannung  0(0,2)-1 V, 0(1)-5 V, 0(2)-10 V
Eingangsimpendanz 1 MΩ
Strom 0(4)-20 mA (Standardeinstellung)
Eingangsimpendanz 11,9 Ω
Max. Eingangspegel 200 % der Messspanne
Ausgangsspannung 0(0,2)-1 V, 0(1)-5 V, 0(2)-10 V,  kurzschlussgeschützt
Min. Belastung 500 kΩ (Fehlerauswirkung < 0,1 %)
Spannungsbegrenzung ca. 56 V
Strom 0(4)-20 mA,  kurzschlussgeschützt
(Standardeinstellung)
Max. Belastung 600 Ω
Strombegrenzung ca.. 23 mA
Testausgang mA Instrument, Ri ≤ 10 Ω
Umgebungstemperatur -20 bis +60 °C / -4 bis +140 °F
Galvanische Trennung
AC & DC Version
Eingang zu Ausgang 1 500 VAC, 1 min
Ein/Ausgang zur Stromversorgung 2 200 VAC, 1 min
Zwischen den Kanälen 1 500 VAC, 1 min
Versorgungsspannung AC Version 230 VAC, -15 bis +10 %, 45 bis 75 Hz,
115 VAC, -15 bis +10 %, 45 bis 75 Hz
Versorgungsspannung DC Version 19 bis 60 VDC
Typische Genauigkeit ±0.15 % der Messspanne
Anschluss Steckbare Klemmen, mehrdrähtig, ≤ 2.5 mm2, AWG 14
Montage Schiene gem.  DIN EN 50022, 35 mm
