Temperaturtransmitter für Pt100 in 3-Leiterschaltung

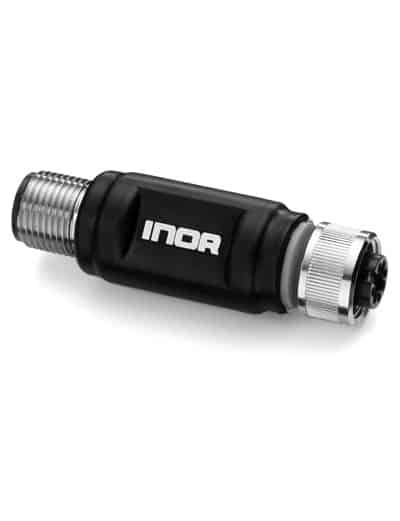

Der IPAQ CT20 ist ein kompakter, analoger, nichtisolierter, 2-Draht Temperatur Transmitter mit PT100 Eingang und einem linearen 4-20mA Ausgangs Signal. Integriert sind M12 Verbindungen für den Eingang wie auch für den Ausgang. Die Transmitter der Serie IPAQ-CT20 bieten das gleiche Leistungsspektrum wie Kopf-Transmitter und dies bei einem Bruchteil der Größe und des Gewichts.
Die M12-Steckverbinder kombinieren einen Schutz nach IP67 mit einer sicheren Verbindung und ermöglichen einen schnellen und unkomplizierten Sensorwechsel.

• Robuste M12 Anschlussverbinder
• Einstellung der Messbereiche über PC, keine Kalibrierung nötig
• Temperaturlinearer Ausgang
• Exzellente elektromagnetische Verträglichkeit (EMV)
• Sehr kurze Ansprechzeit
• Konfiguration ohne externe Versorgungsspannung
• Benutzerfreundliche Konfigurationssoftware

Technische Daten

Eingang 3-Leiteranschluss Pt100 IEC 60751, @=0.00385
Sensor Stromstärke ~ 0.5 mA
Max. Widerstand/Kabel 20 Ω/Kabel
Ausgang
Analog 4…20 mA, temperaturlinear
Ansprechzeit (90 %) < 10 ms
Zulässige Last 750 Ω @ 24 VDC
Konfigurationbereich
Einstellung Messbereich über PC konfigurierbar
Messbereich -50 …800°C
Nullpunkteinstellung -50, -25, 0, +25, +50 °C / -58, -13, +32, +77, +122 °F
Minimale Messspanne 50°C oder 20°C
Sensor Fehlerkompensation Max. ±1 % der Spanne (2 -Punkt-Kompensation)
Sensor Überwachung
Sensorbruch wahlweise oberhalb (>=21.0mA) oder unterhalb (<=3.6mA)
Sensor Kurzschluss unterhalb (≤3.6 mA)
Umgebungseinflüsse
Umgebungstemperatur Betrieb / Lager -40 bis + 85 °C / -40 bis +185 °F
Luftfeuchtigkeit 0 to 100 %RH
Schwingungsfestigkeit gemäß IEC 60068-2-6, 10 g
EMV nach EN 61326-1 und EN 61326-2-3
Genauigkeit und Stabilität
Typische Genauigkeit max. ± 0.2 °C / ± 0.4 °F oder 0.2% der Messspanne
Langzeitstabilität max. Drift ± 0.1% der Spanne / Jahr
Design
Material Thermoplastic *
Gewicht 16 g
Schutzart IP67

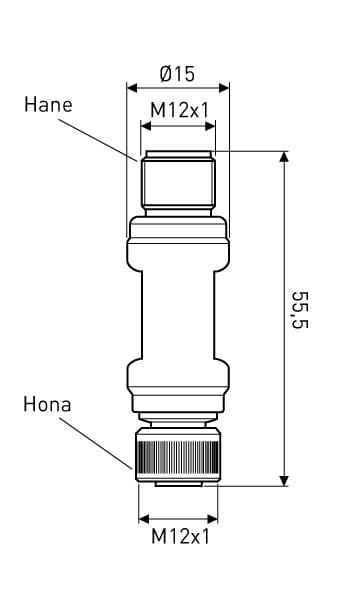

Elektrischer Anschluss Eingang M12x1, 4-pin, A-coded, Female
Elektrischer Anschluss Ausgang M12x1, 4-pin, A-coded, Male
Allgemeine Daten
Galvanische Trennung Nein
Versorgungsspannung 7.5 … 32 VDC

*  Erfüllt die hygienischen Anforderungen an Materialien und Produkte, die gemäß Verordnung (EC) 1935/2004 für den Kontakt mit Lebensmitteln und Getränken bestimmt sind.
