Transmitter Repeater zur Speisung und Trennung von Zweidraht-Transmittern

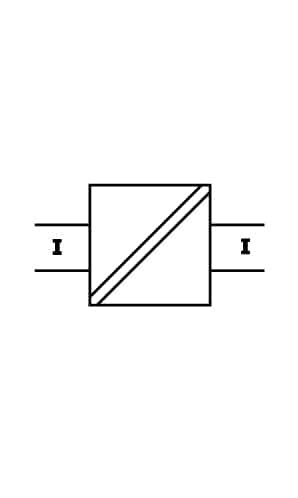

IsoPAQ-110R ist ein Transmitter Repeater zur Speisung und galvanischen Trennung von nichtisolierten Zweidraht-Transmittern. Dank der galvanischen Trennung kann das 4-20 mA Transmittersignal mit einem geerdeten Eingang im Steuersystem verbunden werden, ohne Messfehler zu verursachen. IsoPAQ-110R benötigt keine Hilfsenergie, was zu niedrigen Installations-
kosten führt. Die hohe Zuverlässigkeit gewährt einen sicheren Betrieb und niedrige Wartungskosten.

  • Transmitter Trennung
    Problemfreier Anschluß von nicht-isolierten Zweidraht-Transmittern zu geerdete Eingänge der Steuersysteme
  • Transmitter Versorgung
    Die 24 VDC Speisung vom Steuersystem wird zum Zweidraht-Transmitter
  • Hohe Genauigkeit
    Geringe Verfälschung der Messsignale
  • HART Kommunikation
    Separate Anschlussklemmen mit 250 Ω Eingangswiderstand
  • Festeingestellte Signalwandlung
    Ohne zusätzliche Einstellungen anwendungsbereit
  • Sichere Trennung
    Die Konstruktion und die hohe Prüfspannung (2.5 kV) gewährleisten einen sicheren Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung
  • Kompakte DIN-Schienenmontage
    Das 11.2 mm (0.44”) breite und nur 60 mm tiefe Gehäuse zusammen mit einer sehr geringen Eigenerwärmung ermöglicht eine sehr hohe Montagedichte.

Technische Daten

Eingangstyp Aktiv
Anzahl Kanäle 1 Kanal
Eingangssignal 4…20 mA
Ausgangssignal 4…20 mA
Konfiguration kalibrierte Signalumschaltung
Übertragungsfehler ±0.1 % vom Endwert
Prüfspannung 2,5 kV, 50 Hz
Arbeitsspannungen  600 VAC/DC Überspannungskategorie II und Verschmutzungsgrad Klasse 2 gem. EN 61010 Teil 1
Power supply 15…30 VDC
Schutz gegen gefährliche Körperströme Sichere Trennung gem. EN 61140 durch verstärkte Isolierung gem. EN 61010 Teil 1 bis zu 300 VAC/DC bei Überspannungskategorie II und Verschmutzungsgrad Klasse 2 zwischen allen Stromkreisen
Einstellzeit < 10 ms
Umgebungstemperatur 0°C…+55 °C
Gehäusebreite 11,2 mm
Einbautiefe 60 mm
