Hochleistungs-Trennverstärker für unipolare mA Signale mit festeingestellter Signalwandlung
und Nullpunkt-/Messspannen-Einstellung

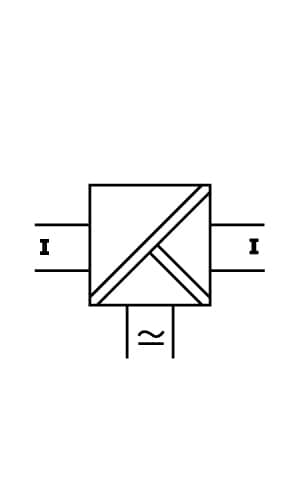

Der Trennverstärker IsoPAQ-51P wird zur Trennung von 0(4)-20 mA unipolaren Signalen verwendet.
Für Anwendungen, in denen nur eine Signalkombination benötigt wird, bietet der Trennverstärker IsoPAQ-51P ein kostengünstige Alternative.
Die Nullpunkt- und Messspannenjustierung ermöglicht einen Feinabgleich der Messbereiche.
Die hohe Zuverlässigkeit und die sichere Trennung sind weitere Merkmale für einen sicheren Betrieb.

  • Festeingestellte Signalwandlung
    Ohne zusätzliche Einstellungen anwendungsbereit
  • Nullpunkt-/Messspannen-Einstellung
    Erlaubt eine zuverlässige Feinabstimmung der Messschleife
  • Sichere Trennung
    Die Konstruktion und die hohe Prüfspannung (4 kV) gewährleisten
    einen sicheren Schutz des Wartungspersonals und der nachfolgen-
    den Geräte vor unzulässig hoher Spannung
  • Hohe Genauigkeit
    Geringe Verfälschung der Messsignale
  • Universalnetzteil für 20-253 VAC/DC
    Weltweit an beliebigen Versorgungsnetzen einsetzbar
  • 3-Port-Trennung
    Schutz vor Messfehlern durch Erdungsprobleme und Störspannungsverschleppung
  • Komfortable DIN-Schienenmontage
    Mit 12.5 mm (0.5”) Breite ist eine platzsparende DIN-Schienen-
    montage (Hutschiene) möglich
  • Steckbare Schraubanschlüsse
    Einfache Montage und Wartung
  • Exzellente Zuverlässigkeit
    Die verlustarme Stromversorgung gewährleistet eine niedrige Eigenerwärmung und damit eine zuverlässige Langzeitstabilität und hohe Betriebssicherheit

Technische Daten

Eingangstyp Aktive
Anzahl Kanäle 1 Kanal
Eingangssignal 0(4)…20 mA
Ausgangssignal 0(4)…20 mA
Konfiguration Werkseinstellung
Übertragungsfehler ±0.1 % vom Endwert
Prüfspannung 4 kV, 50 Hz Eingang gegen Ausgang gegen Hilfsenergie
Arbeitsspannungen  (Basisisolation) 600 VAC/DC Überspannungskategorie II und Verschmutzungsgrad Klasse 2 gem. EN 61010 Teil 1
Hilfsenergie 20…253 VAC/DC
Schutz gegen gefährlicheKörperströme Sichere Trennung gem. EN 61140 durch verstärkte Isolierung gem. EN 61010 Teil 1 bis zu 600 VAC/DC bei Überspannungskategorie II und Verschmutzungsgrad Klasse 2 zwischen allen Kreisen
Grenzfrequenz (-3 dB) > 1 kHz
Umgebungstemperatur 20…+70 °C
Steckbare Schraubanschlüsse Ja
Breite 12,5 mm
Einbautiefe 104 mm
