LCD-H20
Schleifengespeiste LCD Anzeige für
Anschlusskopfmontage
LCD-H20 ist eine digitale LCD-Anzeige für die direkte Installation in eine 4-20 mA-Schleife, ohne eine externe Versorgungsspannung zu benötigen. LCD-H20 ist für die Montage in einen Sensoranschlusskopf mit Fenster entworfen. Die Anzeige ist mit einem hohen Kontrast und leicht lesbaren LCD-Ziffern ausgestattet. Die Skalierung ist einfach, ohne Referenzsignal, über 3 Drucktaster für alle Bereiche zwischen -1999 und 9999 vorzunehmen. Optional kann die LCD-H20 fertig montiert in einem Anschlusskopf geliefert werden.
- Installation direkt in einer 4-20 mA-Schleife ohne externe Versorgung
- 2.5 V Spannungsabfall
- Hoher Kontrast, 4 LCD-Ziffern, Ziffernhöhe 12 mm
- Einfache Drucktasterskalierung ohne Referenzsignal
- Alle Bereiche zwischen -1999 bis 9999 für 4 bis 20 mA Eingang
- Inklusive Etiketten für verschiedene physikalische Einheiten
- Typische Genauigkeit von 0.1 % erlaubt eine präzise Auslesegenauigkeit
- HART Transparent
- Gebaut für Umgebungstemperaturen von -20 bis +70 °C /-4 bis +158 °F

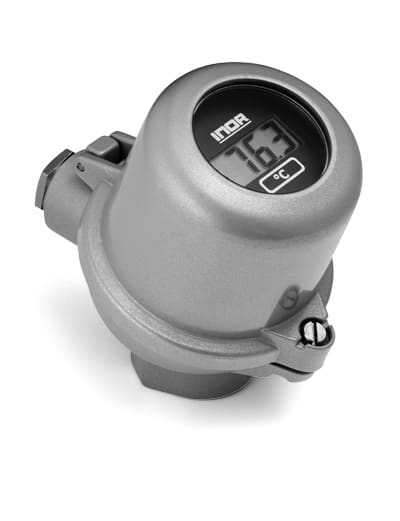

- Option: Anzeige montiert in IP 65 Anschlusskopf mit Fenster,
Typ 1 oder Typ 2
Technische Daten
| Anzeige | LCD |
| Eingangsstrom | 4-20 mA |
| Maximalstrom | 22 mA |
| Minimaler Betriebsstrom | 3,8 mA |
| Spannungsabfall | 2,5 V |
| Anzeigenbereich | Alle Bereiche zwischen -1999 bis 9999 |
| Ziffernhöhe | 12 mm |
| Schutzart | IP20 |
| Typische Genauigkeit | ±0.1 % der programmierten Spanne ±1 Ziffer |
| Umgebungstemperatur | -20°C … +70 °C / -4°F … +158 °F |
| Abmessungen | Ø 59 mm, Dicke 17 mm |
