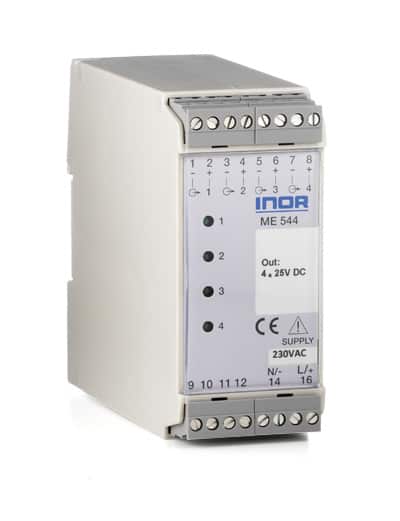

ME544 (Discontinued)
4-Kanal Netzteil für Zweidraht-Transmitter
ME544 hat vier galvanisch isolierte Versorgungskanäle für Zweidraht-Transmitter. Die Ausgangsspannung pro Kanal beträgt 25 VDC. Jeder Kanal hat eine Strombegrenzung und ist kurzschlussgeschützt, um Messeinrichtungen vor externen Einflüssen zu schützen. Durch Einsatz der ME 544 wird das Auftreten von Messfehlern, die durch Erdungsprobleme verursacht werden, minimiert.
- 4 galvanisch isolierte Versorgungskanäle für Zweidrahttransmitter
- 25 V stabilisierte Versorgungsspannung
- Kurzschlussgeschützt
- Strombegrenzung bis ~35 mA
- Verfügbar für Wechsel- und Gleichstrom-Versorgungsspannung
- Kompakte Montage auf DIN-Schiene
- Steck-/Schraubanschlussklemmen
Technische Daten
| Versorgung Kanal 1 bis 4 | |
| Spannung | ~25 VDC stabilisiert, kurzschlussgeschützt |
| Strombegrenzung | ~35 mA |
| Maximale Restwelligkeit | 5 mV eff. |
| Umgebungstemperatur | -20 bis +60 °C/-4 bis +140 °F |
| Galvansche Trennung | |
| Zwischen Kanal 1-4 | 1500 VAC, 1 min |
| AC Stromversorgung zu Kanal 1-4 | 2500 VAC, 1 min |
| DC Stromversorgung zu Kanal 1-4 | 1500 VAC, 1 min |
| Versorgungsspannung | |
| AC Versionen | 230 VAC, -15..+10 %, 45..75 Hz |
| 115 VAC, -15..+10 %, 45..75 Hz | |
| DC Version | 19 bis 60 VDC |
| Anschluss | Mehrdrähtig ≤ 2,5 mm 2 , AWG 14 |
| Montage | Schiene gem. DIN EN50022, 35 mm |
