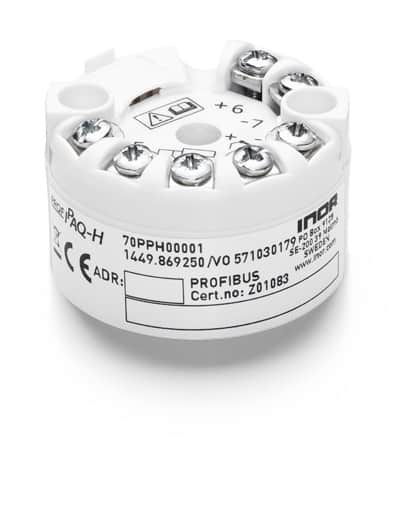

ProfIPAQ-H (Discontinued)
Universal High-performance
Profibus-PA Transmitter
Bietet dank des digitalen Ausgangs sehr genaue Messungen sowie Sensor- und Prozessinformationen. Mit fünf Anschlussklemmen sind neue Funktionen wie zwei redundante Pt100 in 3-Leiter-Schaltung eingeschlossen.
Die Programmierung erfolgt entweder mit der Inor Software ProfiSoft über PC oder über das Profibus-Netzwerk.
• Bis zu 125 Temperaturtransmitter in einem Profibus-Netzwerk
• Profil Version 3.0, A & B
• Vollkommen universell, linearisiert und getrennt
• Akzeptiert Widerstandsthermometer, T/E, mV und Ω
• Doppelter Pt100 in 3-Leiteranschluss und T/E Eingang
• Mehrere Ausgänge:
Eingangswert von Kanal 1 und Kanal 2,massstäblicher Prozesswert, Redundanz mit doppelten
Sensorelementen, arithmetische Funktionen (Differenz, Mittelwert, Min. und Max.)
• Einfache Verdrahtung, grosses Zentrumsloch
• Sensorfehlerkorrektur
• 50-Punkte-Linearisierung, jeder Sensor kann angepasst werden
• Exzellente Sensorüberwachungsfunktionen wie:
Sensorbruch, Sensorkurzschluss, Erkennung niedriger Sensorisolierung, Sensoralterung
• Störunanfällige Konstruktion, getestet für 5 g Vibrationen
• Integriert im Siemens PDM-System
Technische Daten
| Typ | Kopftransmitter |
| Eingang | RTD; Thermoelement; Universal |
| Eingang RTD | Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, Ni50, Ni100, Ni120, Ni1000 |
| Input Thermoelement | Typ B, C, D, E, J, K, L, N, R, S, T, U |
| Transmitterart | Digital |
| Ausgang | Profibus-PA |
| Galvanische Trennung | Ja |
| Messkanäle | 2 Kanäle |
| Eingangsverbindung | 2-, 3-, 4-Leiter Anschluss |
| Versorgungsspannung | ProfIPAQ-H: 9 bis 32 VDC; ProfIPAQ-HX: 9 bis 17.5 VDC |
| Zulassungen | ATEX; Profibus |
| Typische Genauigkeit | Pt100: 0.10 °C / 0.18 °F |
Zubehör
- PC Configuration Kit
- DIN-rail adapter
