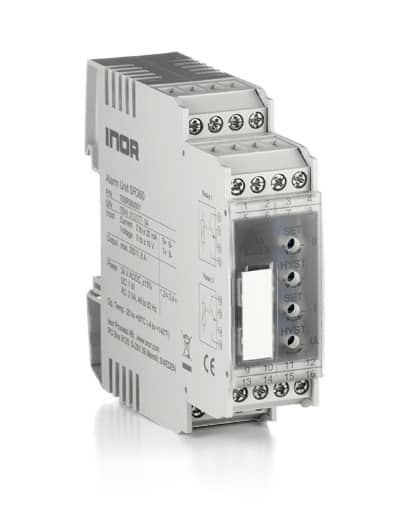

SR360 (Discontinued)
Alarmeinheit mit Strom- und Spannungs-Eingang
und doppelten Relaisausgängen
SR360 ist eine Alarmeinheit für die Überwachung von Strom- und Spannungssignale in der Prozessindustrie. Zwei Ausgangsrelais mit individuell anpassbaren
Auslösefunktionen sind verfügbar. LED’s an der Vorderseite zeigen den Alarmstatus
und die korrekte Stromversorgung an.
- Strom- und Spannungseingang
- Zwei Ausgangsrelais mit unabhängiger Schaltfunktion
- Monostabile Relais für sicheres Auslösen bei Stromausfall
- SPDT Relais mit 6 A Schaltkapazität
- Hohe Konfigurationsflexibilität mit DIP-Schaltern
- Auslösung und Hysterese an der Front einstellbar
- 3 vordere LED’s für die Auslöse- und
Versorgungsspannungsüberwachung - 4 kV Isolation zwischen Eingang, Ausgang und Versorgungsspannung
- Geschützte Trennung gem. EN 50178
- Universelle 24 V AC und DC Versorgungsspannung
- DIN-Schienenmontage
Technische Daten
| Eingangsstrom | 0(4) bis 20 mA oder ±20 mA (per Schalter wählbar) |
| Eingangsimpedanz | 5 Ω |
| Maximalüberlastung | 200 mA |
| Eingangsspannung | 0 bis 10 V oder ±10 V (per Schalter wählbar) |
| Eingangsimpedanz | 1 MΩ |
| Maximalüberlastung | 250 V |
| Ausgang, Relais 1 & 2 | |
| Relaiskontakte | Einpoliger Wechselschalter (SPDT) |
| Kontakt | 250 VAC/DC, 6 A, 1500 VA |
| Relaisfunktion | Monostabil, normal aktiv oder passiv (per Schalter wählbar) |
| Alarmfunktion, Relais 1 | High/Low Alarm (per Schalter wählbar) |
| Alarmfunktion, Relais 2 | High/Low Alarm oder Stromausfallalarm (per Schalter wählbar) |
| Alarmanzeige | Alarmstatus-Anzeige über gelbe LED |
| Ansprechzeit | Ca. 20 ms (fest) |
| Betriebstemperatur | -20°C bis +60 °C / -4°F bis +140 °F |
| Galvanische Trennung | |
| Eingang / Versorgungsspannung / Relais-Ausgänge |
4 kVAC, 1 min |
| Relais 1 / Relais 2 | 2,5 kVAC, 1 min |
| Versorgungsspannung | |
| Spannung | 24 VAC/DC ±15 %, 48 bis 62 Hz (AC Versorgung) |
| Leistungsaufnahme | AC: ca. 2 VA, DC: ca. 1 W |
| Typische Genauigkeit | Auslösepunkt: ±0.2 % der Spanne |
| Montage | Schiene gem. DIN EN 50022, 35 mm |
